Bien choisir sa vanne pour ses installations industrielles – Partie 2
Zoom sur les vannes papillon GF Piping Systems France pour ce deuxième post de notre série.
Lorsque les diamètres augmentent, le choix de la vanne devient stratégique. Les vannes papillon allient légèreté, robustesse et résistance chimique pour répondre aux exigences des applications industrielles les plus contraignantes, jusqu’au diamètre 300.

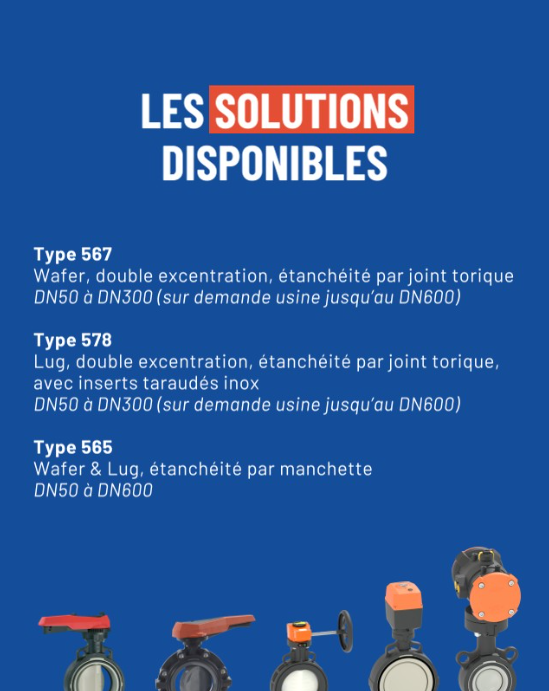

Les solutions disponibles :
- Type 567 : wafer, double excentration, étanchéité par joint torique DN50 à DN300 (sur demande usine jusqu'à DN600)
- Type 578 : Lug, double excentration, étanchéité par joint torique avec inserts taraudés inox DN50 à DN300 (sur demande usine jusqu'à DN600)
- Type 565 : Wafer & Lug, étanchéité par manchette DN50 à DN600

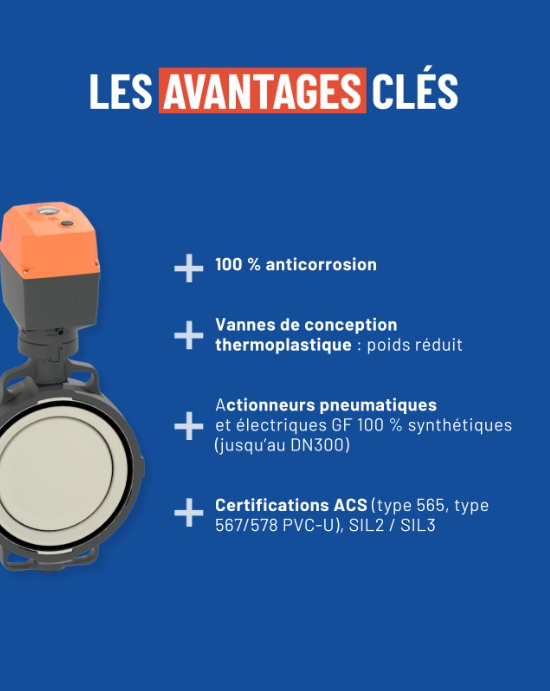

Les avantages clés :
- 100 % anticorrosion
- Vannes de conception thermoplastique : poids réduit
- Actionneurs pneumatiques et électriques GF 100% synthétiques (jusqu'à DN300)
- Certifications ACS (Type 565, type 567/578 PVC-U), SIL2/SIL3

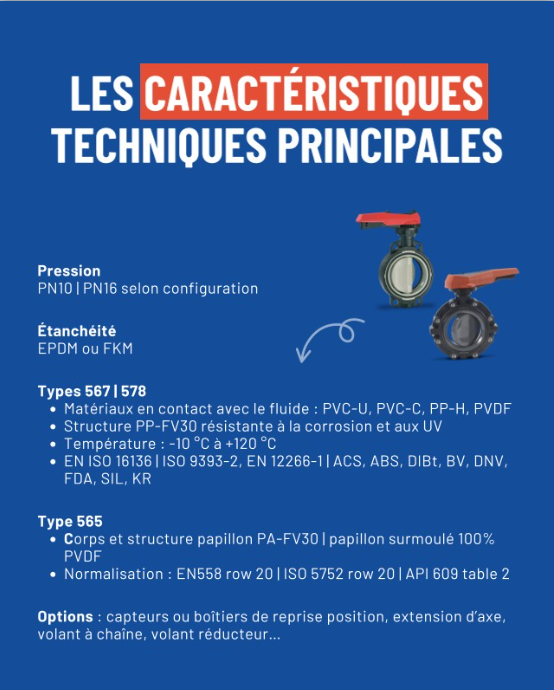

Les caractéristiques techniques principales :
- Pression
- PN10|PN16 selon configuration
- Etanchéité
- EPDM ou FKM
- Types 567|578
- Matériaux en contact avec le fluide : PVC-U, PVC-C, PP-H, PVDF
- Structure PP-FV30 résistante à la corrosion et aux UV
- Température : -10 °C à +120 °C
- EN ISO 16136 | ISO 9393-2, EN 12266-1 | ACS, ABS, DIBt, BV, DNV, FDA, SIL, KR
- Type 565
- Corps et structure papillon PA-FV30 | papillon surmoulé 100 % PVDF
- Normalisation : EN558 row 20 | ISO 5752 row 20 | API 609 table 2
- Options : capteurs ou boîtiers de reprise position, extension d’axe, volant à chaîne, volant réducteur…
Idéales pour :
- Traitement de l’eau potable et industrielle
- Chloration, piscines, aquariums
- Réseaux chimiques et utilités industrielles
- Installations nécessitant de grands diamètres
Le bon équilibre entre performance, durabilité et facilité d’exploitation.
Et pour les diamètres supérieurs, GF propose également la gamme BIG, disponible en DN 350 et DN 400, adaptée aux installations nécessitant de plus grands débits.
 |  |
 |  |
